活性炭吸附用來(lái)除濕的效果

　　室內(nèi)空氣濕度是現(xiàn)代社會(huì)和提高生產(chǎn)力的重要因素之一。如果想要室內(nèi)環(huán)境舒適，則需要將濕度保持在40%–60%的范圍內(nèi)。活性炭是一種高度多孔的碳基吸附劑，被認(rèn)為是一種無(wú)毒且熱穩(wěn)定的材料。活性炭具有吸附空氣和水雜質(zhì)的能力，例如廢氣、有毒化合物、重金屬、細(xì)菌和病毒等。活性炭還具有獨(dú)特的吸水性能，如在高相對(duì)濕度下去除能力強(qiáng)，所以我們這次研究活性炭的去濕效果。

　　吸附劑的除濕計(jì)算

　　為了對(duì)比活性炭的去濕效果，我們對(duì)比了硅膠干燥劑。每種材料的除濕能力使用圖1所示的示意圖進(jìn)行理論分析。后面的水吸附研究是使用具有合適孔隙特性的活性炭和硅膠作為參考材料進(jìn)行的。使用磁懸浮吸附測(cè)量裝置進(jìn)行實(shí)驗(yàn)，重量測(cè)量誤差為±0.002%和0.01℃的溫度精度。吸附測(cè)量在30℃、35℃和40℃下進(jìn)行。在測(cè)量之前，樣品在真空條件下在110℃下脫氣5小時(shí)。使用從0.1到0.9的P/P0范圍進(jìn)行吸附測(cè)量。通過(guò)控制液體-蒸汽源的溫度來(lái)提供進(jìn)入腔室的水蒸汽壓力劑量。在測(cè)量過(guò)程中自動(dòng)收集每個(gè)點(diǎn)的等溫線和動(dòng)力學(xué)數(shù)據(jù)。

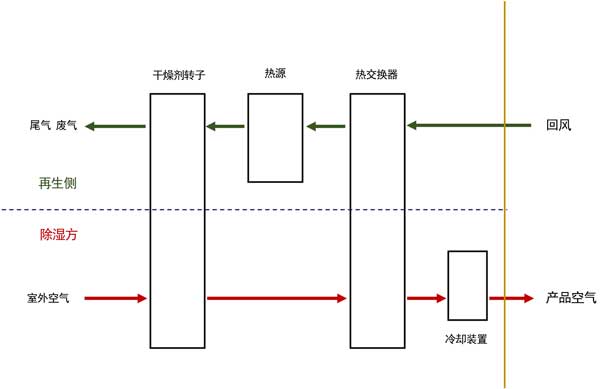

　　圖1：活性炭除濕示意圖。

　　活性炭的表面形態(tài)

　　使用掃描電鏡在不同放大倍數(shù)下觀察氧化前(活性炭1)和氧化后(活性炭2)的表面形貌。根據(jù)SEM顯微照片在圖2，兩者的活性炭具有不同的形狀和孔的尺寸高度異質(zhì)的表面。

　　圖2：除濕活性炭1、2的SEM圖像。

　　活性炭的水吸附研究

　　不同碳化溫度制備的活性炭1、2具有相似的吸附形狀，水的吸附形狀、吸收和滯后受表面官能團(tuán)、孔徑、孔體積和孔連通性的強(qiáng)烈影響。為了解釋這一點(diǎn)，圖3說(shuō)明了活性炭吸附水的理論機(jī)制。并非所有官能團(tuán)對(duì)水分子都具有相同的親和力。但是羧基可以有很好吸引水分子。這次制造的活性炭具有羧基官能團(tuán)，然后理論上作為水附著在活性炭表面的初始位點(diǎn)(圖3-1)。隨著更多的水被吸附，水-水開(kāi)始通過(guò)氫鍵相互作用，然后形成簇(圖3-2)。如果每個(gè)官能團(tuán)之間的距離足夠近，在合適的孔徑和大量或可接近的活性官能團(tuán)，每個(gè)相鄰的水團(tuán)可以合并并填充微孔(圖3-3)。活性炭的這種吸附能力的提高主要是由于在溫和條件下經(jīng)過(guò)空氣處理后含氧表面官能團(tuán)的增加和活性炭的孔隙發(fā)展引起的。

　　圖3：活性炭表面水蒸氣吸附機(jī)理。

　　活性炭吸附用來(lái)除濕的效果，我們研究制備了適合吸附除濕的活性炭的優(yōu)化方法。將物理性質(zhì)和除濕能力與硅膠干燥劑進(jìn)行了比較。結(jié)果表明，根據(jù)炭化活化氧化制成的活性炭具有很好的吸水性能，并且比表面積和孔體積比原來(lái)的增加了60%以上，從而提高了吸水能力。根據(jù)水蒸氣吸附行為，可以得出結(jié)論，活性炭上的水吸附主要是由于與活性層的相互作用，然后在微孔中形成簇。本研究結(jié)果表明，活性炭可以作為替代干燥劑材料處理潮濕空氣條件，填補(bǔ)熱帶潮濕地區(qū)除濕需求缺口。因此，有必要進(jìn)一步研究使用制備的材料改善材料性能和系統(tǒng)性能。

本文鏈接：http://www.8228qq.com/hangye/hy1042.html

查看更多分類請(qǐng)點(diǎn)擊：公司資訊    行業(yè)新聞    媒體報(bào)導(dǎo)    百科知識(shí)
